前言

学习一下模糊测试，其中AFL是一个非常经典的Fuzzing工具，以此入门，希望对未来的学习有所帮助。

简介

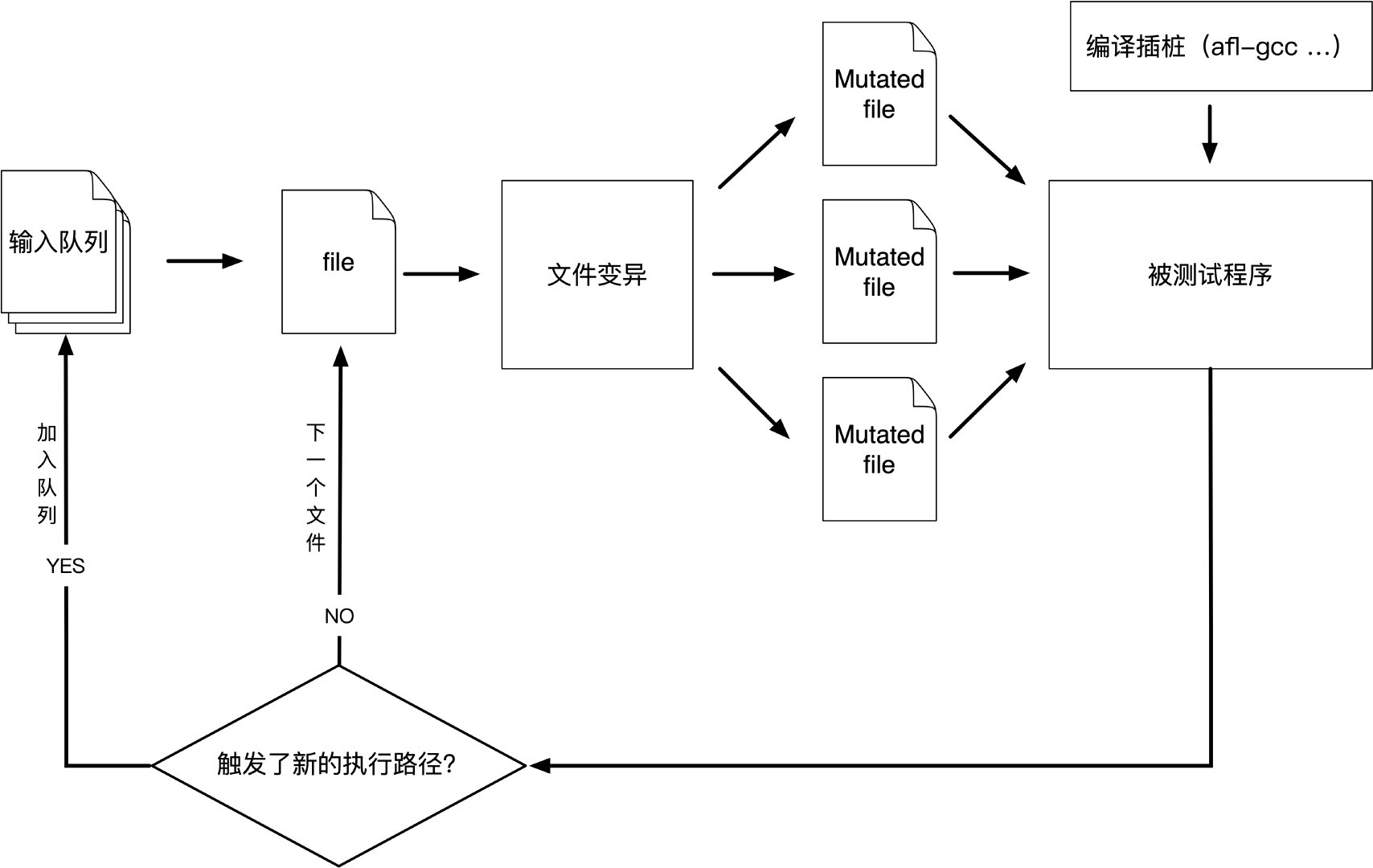

AFL（American Fuzzy Lop）是由安全研究员Michał Zalewski（@lcamtuf）开发的一款基于覆盖引导（Coverage-guided）的模糊测试工具，它通过记录输入样本的代码覆盖率，从而调整输入样本以提高覆盖率，增加发现漏洞的概率。其工作流程大致如下：

  • 从源码编译程序时进行插桩，以记录代码覆盖率（Code Coverage）；
  • 选择一些输入文件，作为初始测试集加入输入队列（queue）；
  • 将队列中的文件按一定的策略进行“突变”；
  • 如果经过变异文件更新了覆盖范围，则将其保留添加到队列中;
  • 上述过程会一直循环进行，期间触发了crash的文件会被记录下来。


Fuzzing处理

测试目标

  • 模糊测试的目标通常是接受外部输入的程序或库，输入一般来自控制台或文件

  • 目标范围

    AFL主要用于C/C++程序的测试。

    也有一些基于AFL的JAVA Fuzz程序如kelinci、java-afl等，但并不知道效果如何

  • 目标要求

    可以编译源码时插装，也可以通过QEMU mode对二进制文件动态插桩，前者测试速度比后者快很多。

构建语料库

AFL需要一些初始输入数据（也叫种子文件）作为Fuzzing的起点，这些输入甚至可以是毫无意义的数据，AFL可以通过启发式算法自动确定文件格式结构。

尽管AFL如此强大，但如果要获得更快的Fuzzing速度，那么就有必要生成一个高质量的语料库

主要围绕三个问题

  • 如何选择输入文件

    • 有效的输入，覆盖更多路径。
    • 尽量小的体积，减少测试和处理的时间。

  • 从哪里寻找这些文件

  • 如何精简找到的文件三个问题

    网上找到的一些大型语料库中往往包含大量的文件，这时就需要对其精简，这个工作有个术语叫做——语料库蒸馏（Corpus Distillation）。AFL提供了两个工具来帮助我们完成这部工作——afl-cmin和afl-tmin。

    (1) 移除执行相同代码的输入文件——afl-cmin

    afl-cmin的核心思想是：尝试找到与语料库全集具有相同覆盖范围的最小子集。举个例子：假设有多个文件，都覆盖了相同的代码，那么就丢掉多余的文件。其使用方法如下：

    $ afl-cmin -i input_dir -o output_dir -- /path/to/tested/program [params]

    更多的时候，我们需要从文件中获取输入，这时可以使用“@@”代替被测试程序命令行中输入文件名的位置。Fuzzer会将其替换为实际执行的文件：

    $ afl-cmin -i input_dir -o output_dir -- /path/to/tested/program [params] @@

    下面的例子中，我们将一个有1253个png文件的语料库，精简到只包含60个文件。

    (2) 减小单个输入文件的大小——afl-tmin

    整体的大小得到了改善，接下来还要对每个文件进行更细化的处理，afl-tmin缩减文件体积的方法如下。

    afl-tmin有两种工作模式，instrumented mode和crash mode。默认的工作方式是instrumented mode，如下所示：

    $ afl-tmin -i input_file -o output_file -- /path/to/tested/program [params] @@

    5.jpg如果指定了参数-x，即crash mode，会把导致程序非正常退出的文件直接剔除。

    $ afl-tmin -x -i input_file -o output_file -- /path/to/tested/program [params] @@


    afl-tmin接受单个文件输入，所以可以用一条简单的shell脚本批量处理。如果语料库中文件数量特别多，且体积特别大的情况下，这个过程可能花费几天甚至更长的时间！

    for i in *; do afl-tmin -i $i -o tmin-$i -- ~/path/to/tested/program [params] @@; done;

    下图是经过两种模式的修剪后，语料库大小的变化：

    这时还可以再次使用afl-cmin，发现又可以过滤掉一些文件了。

构建测试程序

AFL从源码编译程序时进行插桩，来记录代码覆盖率。

有两种模式

  • afl-gcc

    通过GCC构建

  • afl-clang

    通过LLVM构建 Fuzzing速度更快

开始Fuzzing

afl-fuzz是主要测试程序

对那些可以直接从stdin读取输入的目标程序来说，语法如下：
./afl-fuzz -i testcase_dir -o findings_dir /path/to/program […params…]
对从文件读取输入的目标程序来说，要用“@@”，语法如下：
./afl-fuzz -i testcase_dir -o findings_dir /path/to/program […params…] @@

  • 白盒测试

    编译完程序后，可以选择使用afl-showmap跟踪单个输入的执行路径，并打印执行的输出，捕获的元组tuple等。

    tuple用于获取分支信息，从而计算程序覆盖率。

  • 黑盒测试

    针对二进制程序，需要增加-Q选项。

Fuzzing结果分析

Fuzzing之后我们还需要考虑以下问题

  • 何时结束Fuzzing工作
  • afl-fuzz生成了哪些文件
  • 如何对产生的crash进行验证和分类
  • 用什么来评估Fuzzing的结果
  • 代码覆盖率及相关概念
  • AFL是如何记录代码覆盖率的

Fuzzing工作状态

因为afl-fuzz永远不会停止，所以何时停止测试很多时候就是依靠afl-fuzz提供的状态来决定的。除了前面提到过的通过状态窗口、afl-whatsup查看afl-fuzz状态外，这里再补充几种方法。

  • afl-stat

    afl-stat是afl-utils这套工具AFL辅助工具中的一个（这套工具中还有其他更好用的程序，后面用到时会做介绍），该工具类似于afl-whatsup的输出结果。

    使用前需要一个配置文件，设置每个afl-fuzz实例的输出目录：

    {
    "fuzz_dirs": [
        "/root/syncdir/SESSION000",
        "/root/syncdir/SESSION001",
        ...
        "/root/syncdir/SESSION00x"
    ]
}

    然后指定配置文件运行即可：

    $ afl-stats -c afl-stats.conf
[SESSION000 on fuzzer1]
 Alive:   1/1
 Execs:   64 m
 Speed:   0.3 x/s
 Pend:    6588/249
 Crashes: 101
[SESSION001 on fuzzer1]
 Alive:   1/1
 Execs:   105 m
 Speed:   576.6 x/s
 Pend:    417/0
 Crashes: 291
...

  • afl-whatsup

    afl-whatsup是依靠读afl-fuzz输出目录中的fuzzer_stats文件来显示状态的，每次查看都要需要手动执行，十分麻烦。因此可以对其进行修改，让其实时显示fuzzer的状态。方法也很简答，基本思路就是在所有代码外面加个循环就好，还可以根据自己的喜好做些调整：

  • afl-plot

    可视化结果

  • pythia

    一个拓展项目

结束测试

检查afl-fuzz工作状态的目的是为何时停止测试提供依据，通常来说符合下面几种情况时就可以停掉了。

（1）状态窗口中”cycles done”字段颜色变为绿色该字段的颜色可以作为何时停止测试的参考，随着周期数不断增大，其颜色也会由洋红色，逐步变为黄色、蓝色、绿色。当其变为绿色时，继续Fuzzing下去也很难有新的发现了，这时便可以通过Ctrl-C停止afl-fuzz。


（2）距上一次发现新路径（或者崩溃）已经过去很长时间了，至于具体多少时间还是需要自己把握，比如长达一个星期或者更久估计大家也都没啥耐心了吧。


（3）目标程序的代码几乎被测试用例完全覆盖，这种情况好像很少见，但是对于某些小型程序应该还是可能的，至于如何计算覆盖率将在下面介绍。

（4）上面提到的pythia提供的各种数据中，一旦path covera达到99％（通常来说不太可能），如果不期望再跑出更多crash的话就可以中止fuzz了，因为很多crash可能是因为相同的原因导致的；还有一点就是correctness的值达到1e-08，根据pythia开发者的说法，这时从上次发现path/uniq crash到下一次发现之间大约需要1亿次执行，这一点也可以作为衡量依据。

输出结果

afl-fuzz的输出目录中存在很多文件

  • queue：存放所有具有独特执行路径的测试用例。
  • crashes：导致目标接收致命signal而崩溃的独特测试用例。
  • crashes/README.txt：保存了目标执行这些crash文件的命令行参数。
  • hangs：导致目标超时的独特测试用例。
  • fuzzer_stats：afl-fuzz的运行状态。
  • plot_data：用于afl-plot绘图。

处理测试结果

我们跑出了一大堆的crashes，那么接下来的步骤，自然是确定造成这些crashes的bug是否可以利用，怎么利用？这是另一个重要方面。当然，个人觉得这比前面提到的内容都要困难得多，这需要对常见的二进制漏洞类型、操作系统的安全机制、代码审计和调试等内容都有一定深度的了解。但如果只是对crash做简单的分析和分类，那么下面介绍的几种方法都可以给我们提供一些帮助。

  • crash exploration mode

    通过观察crash情况产生类似样例，将一个导致crash测试用例作为afl-fuzz的输入，使用-C选项开启crash exploration模式后，可以快速地产生很多和输入crash相关、但稍有些不同的crashes，从而判断能够控制某块内存地址的长度。

  • triage_crashes

    AFL源码的experimental目录中有一个名为triage_crashes.sh的脚本，可以帮助我们触发收集到的crashes。例如下面的例子中，11代表了SIGSEGV信号，有可能是因为缓冲区溢出导致进程引用了无效的内存；06代表了SIGABRT信号，可能是执行了abort\assert函数或double free导致，这些结果可以作为简单的参考。

  • crashwalk

    当然上面的两种方式都过于鸡肋了，如果你想得到更细致的crashes分类结果，以及导致crashes的具体原因，那么crashwalk就是不错的选择之一。这个工具基于gdb的exploitable插件，安装也相对简单，在ubuntu上，只需要如下几步即可：

    $ apt-get install gdb golang
$ mkdir tools
$ cd tools
$ git clone https://github.com/jfoote/exploitable.git
$ mkdir go
$ export GOPATH=~/tools/go
$ export CW_EXPLOITABLE=~/tools/exploitable/exploitable/exploitable.py
$ go get -u github.com/bnagy/crashwalk/cmd/...

    crashwalk支持AFL/Manual两种模式。前者通过读取crashes/README.txt文件获得目标的执行命令（前面第三节中提到的），后者则可以手动指定一些参数。两种使用方式如下：

    #Manual Mode
$ ~/tools/go/bin/cwtriage -root syncdir/fuzzer1/crashes/ -match id -- ~/parse @@
#AFL Mode
$ ~/tools/go/bin/cwtriage -root syncdir -afl


    两种模式的输出结果都一样，如上图所示。这个工具比前面几种方法要详细多了，但当有大量crashes时结果显得还是十分混乱。

  • afl-collect

    最后重磅推荐的工具便是afl-collect，它也是afl-utils套件中的一个工具，同样也是基于exploitable来检查crashes的可利用性。它可以自动删除无效的crash样本、删除重复样本以及自动化样本分类。使用起来命令稍微长一点，如下所示：

    $ afl-collect -j 8 -d crashes.db -e gdb_script ./afl_sync_dir ./collection_dir --  /path/to/target --target-opts

    但是结果就像下面这样非常直观：


代码覆盖率及相关概念

代码覆盖率是模糊测试中一个极其重要的概念，使用代码覆盖率可以评估和改进测试过程，执行到的代码越多，找到bug的可能性就越大，毕竟，在覆盖的代码中并不能100%发现bug，在未覆盖的代码中却是100%找不到任何bug的，所以本节中就将详细介绍代码覆盖率的相关概念。

  • 代码覆盖率（Code Coverage）

    是一种度量代码的覆盖程度的方式，也就是指源代码中的某行代码是否已执行；对二进制程序，还可将此概念理解为汇编代码中的某条指令是否已执行。其计量方式很多，但无论是GCC的GCOV还是LLVM的SanitizerCoverage，都提供函数（function）、基本块（basic-block）、边界（edge）三种级别的覆盖率检测，更具体的细节可以参考LLVM的官方文档。

  • 基本块（Basic Block）

    简称BB，指一组顺序执行的指令，BB中第一条指令被执行后，后续的指令也会被全部执行，每个BB中所有指令的执行次数是相同的。


  • 边界（edge）

    AFL的技术白皮书中提到fuzzer通过插桩代码捕获边（edge）覆盖率。那么什么是edge呢？我们可以将程序看成一个控制流图（CFG），图的每个节点表示一个基本块，而edge就被用来表示在基本块之间的转跳。知道了每个基本块和跳转的执行次数，就可以知道程序中的每个语句和分支的执行次数，从而获得比记录BB更细粒度的覆盖率信息。


  • 元组（tuple）

    AFL中用二元组记录当前基本块+前一基本块的信息。从而获取目标的执行流程和代码覆盖情况，伪代码如下：

    cur_location = <COMPILE_TIME_RANDOM>;           //用一个随机数标记当前基本块
shared_mem[cur_location ^ prev_location]++;     //将当前块和前一块异或保存到shared_mem[]
prev_location = cur_location >> 1;              //cur_location右移1位区分从当前块到当前块的转跳

    实际插入的汇编代码，如下图所示，首先保存各种寄存器的值并设置ecx/rcx，然后调用__afl_maybe_log，这个方法的内容相当复杂，这里就不展开讲了，但其主要功能就和上面的伪代码相似，用于记录覆盖率，放入一块共享内存中。


计算代码覆盖率

这里需要用到的工具之一是GCOV，它随gcc一起发布，所以不需要再单独安装，和afl-gcc插桩编译的原理一样，gcc编译时生成插桩的程序，用于在执行时生成代码覆盖率信息。

另外一个工具是LCOV，它是GCOV的图形前端，可以收集多个源文件的gcov数据，并创建包含使用覆盖率信息注释的源代码HTML页面。

最后一个工具是afl-cov，可以快速帮助我们调用前面两个工具处理来自afl-fuzz测试用例的代码覆盖率结果。在ubuntu中可以使用apt-get install afl-cov安装afl-cov，但这个版本似乎不支持分支覆盖率统计，所以还是从Github下载最新版本为好，下载完无需安装直接运行目录中的Python脚本即可使用：

$ apt-get install lcov
$ git clone https://github.com/mrash/afl-cov.git
$ ./afl-cov/afl-cov -V
afl-cov-0.6.2

第一步，使用gcov重新编译源码，在CFLAGS中添加"-fprofile-arcs"和"-ftest-coverage"选项，可以在--prefix中重新指定一个新的目录以免覆盖之前alf插桩的二进制文件。

$ make clean
$ ./configure --prefix=/root/tiff-4.0.10/build-cov CC="gcc" CXX="g++" CFLAGS="-fprofile-arcs -ftest-coverage" --disable-shared
$ make
$ make install

第二步，执行afl-cov。其中-d选项指定afl-fuzz输出目录；—live用于处理一个还在实时更新的AFL目录，当afl-fuzz停止时，afl-cov将退出；–enable-branch-coverage用于开启边缘覆盖率（分支覆盖率）统计；-c用于指定源码目录；最后一个-e选项用来设置要执行的程序和参数，其中的AFL_FILE和afl中的”@@”类似，会被替换为测试用例，LD_LIBRARY_PATH则用来指定程序的库文件。

$ cd ~/tiff-4.0.10
$ afl-cov -d ~/syncdir --live --enable-branch-coverage -c . -e "cat AFL_FILE | LD_LIBRARY_PATH=./build-cov/lib ./build-cov/bin/tiff2pdf AFL_FILE"

成功执行的结果如下所示：


我们可以通过—live选择，在fuzzer运行的同时计算覆盖率，也可以在测试结束以后再进行计算，最后会得到一个像下面这样的html文件。它既提供了概述页面，显示各个目录的覆盖率；也可以在点击进入某个目录查看某个具体文件的覆盖率。


点击进入每个文件，还有更详细的数据。每行代码前的数字代表这行代码被执行的次数，没有执行过的代码会被红色标注出来。
